undvik vanliga fel vid byte

Många utgår från effekt (kW) när de ska byta motor men att bara titta på effekten (kW) är ett misstag som kan leda till att den nya motorn varken passar fysiskt eller fungerar korrekt i applikationen. Det krävs mer information för att finna rätt ersättningsmotor.

Detta måste stämma när du ersätter en elmotor

Effekt – utgå från samma effekt.
Läs mer nedan.
Varvtal – Rätt varvtal är mycket viktigt. Vanligaste varvtalen är 2-pol (≈2 800 rpm) och 4-pol (≈1 400 rpm).
Läs mer nedan.
Montage – En motor kan monteras på många olika sätt. Vanligt är B3 (fot), B5 (stor fläns) eller B14 (liten fläns).
Läs mer nedan.
Axel – diameter, längd och kilspår måste passa kopplingen.
Läs mer nedan.

Effekt

Normalt väljer man samma effekt som motorn som skall ersättas. Det kan gå att gå upp en effektstorlek om byggstorleken stämmer. Gå inte ner i effekt om det inte är säkerställt att det verkliga effektbehovet är lägre.

Varvtal

Följande ungefärliga varvtal gäller vid frekvens 50 Hz:

2-pol ≈ 2 800 rpm
4-pol ≈ 1 400 rpm
6-pol ≈ 950 rpm
8-pol ≈ 700 rpm

Vid frekvens 60Hz ligger varvtalet 20% högre

Montage

De vanligaste standardmontagen

B3 (IM 1001): En ren fotmotor som monteras på fötter.
B5 (IM 3001): En flänsmotor med stor fläns som har frigående fästhål.
B14 (IM 3601): En flänsmotor med liten fläns som har gängade fästhål.
B14M: En variant som kallas liten fläns medium (B14 medium-fläns).

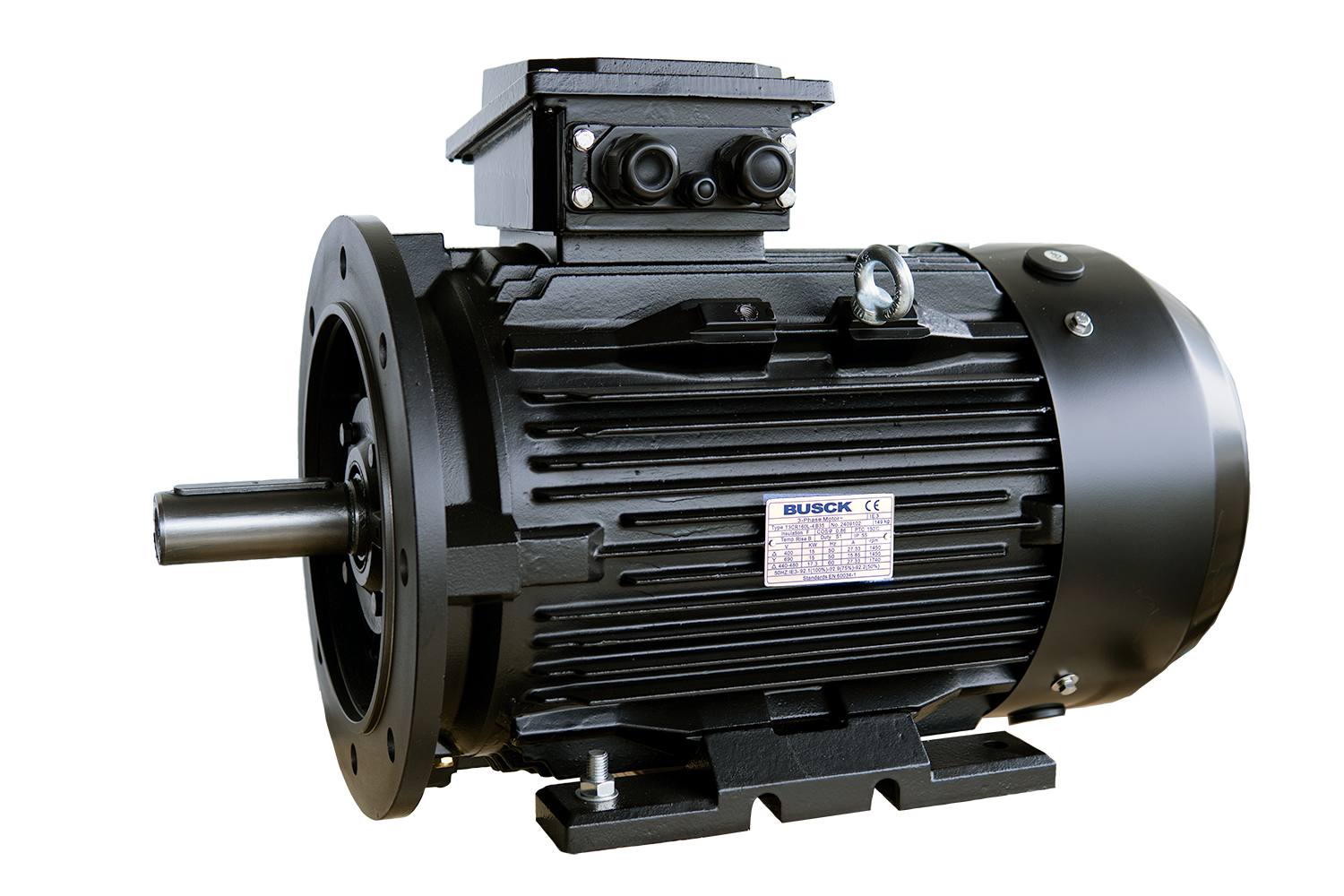

B35 (IM 2001) En motor med både fot och fläns B5.
B34 (IM 2101) En motor med både fot och fläns B14.

Det finns många fler varianter. Om motorn är försedd med dräneringshål är motorns fysiska orientering viktig för att dräneringshålen skall hamna i lägsta punkten.

Axel

Axeln måste passa kopplingen eller remskivan på din maskin. Tre saker att kontrollera:
